Sei in difficoltà con le basi dell’elettronica, non sai cos’è un nodo elettrico e ti metti le mani nei capelli quando ti dicono di risolvere un circuito, in questo articolo ti aiuterò a colmare tutte queste tue lacune.

Nodo, maglie e lato elettrico: quali sono le differenze?

Maglia elettrica

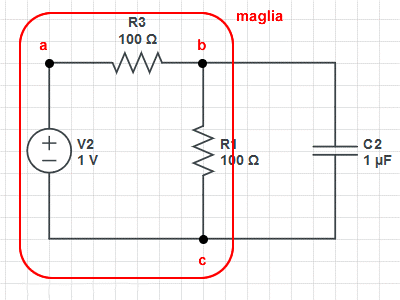

Con maglia elettrica si definisce una parte chiusa con uno o più lati elettrici

Nodo elettrico

Si definisce nodo elettrico l’incrocio di tre o più componenti in un circuito elettrico

Lato elettrico

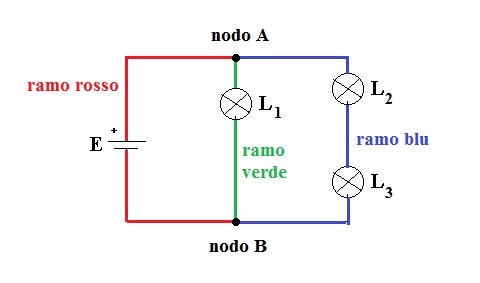

Si definisce lato (o ramo) elettrico qualsiasi parte di un circuito elettrico compreso tra due nodi elettrici e che abbia almeno un componente

Serie e Parallelo

Serie

Si identifica una serie quando un componente elettrico (nel nostro caso la resistenza) si trova subito prima o subito dopo un altro componente dello stesso genere (vedi foto)

Parallelo

Si può riconoscere un parallelo dal fatto che i poli dei componenti convergono allo stesso nodo elettrico (vedi foto)

Conclusioni

Bene, siamo arrivati anche oggi alla fine di questo articolo spero che vi sia piacuto. Io ovviamente vi do appuntamento al prossimo, sempre qui su www.programmazionepertutti.code.blog.
